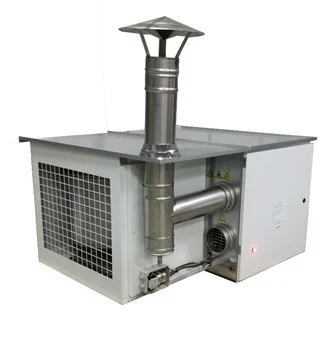

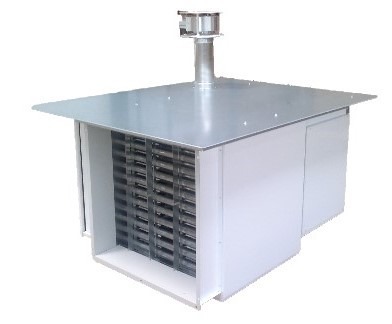

ALTERUS ВНТ CN

Газовые подвесные воздухонагреватели ALTERUS ВНТ CN оснащены опцией «Зимний пакет» и предназначены для настенной установки снаружи помещения. Также ALTERUS ВНТ CN оснащены центробежным вентилятором и имеют камеру смешения в стандартной комплектации, что позволяет организовать подмес свежего воздуха (вентиляция). Радиальный вентилятор имеет больший напор воздуха, чем осевой, что позволяет подключать воздухонагреватель к воздуховодам и обогревать помещения большого объема: цеха, хранилища, торговые и выставочные площади.

Линейка воздухонагревателей состоит из моделей мощностью от 20 до 92 кВт. Комплектуются 1 или 2-ступенчатой горелкой. КПД газового теплообменника до 91%.

Сделать запрос

Воздухонагреватель оборудован атмосферной газовой мультигорелкой, трубчатым теплообменником, вентилятором дымоудаления, системой автоматики и безопасности. Радиальный вентилятор, установленный на задней стенке корпуса, всасывает воздух из помещения через решетку. Затем поток воздуха нагревается о трубчатый теплообменник, разогретый изнутри горячими дымовыми газами. После чего нагретый воздух подается в помещение через регулируемые жалюзи на лицевой стенке воздухонагревателя, либо через систему воздуховодов.

Опция «Зимний пакет» позволяет эксплуатировать газовые воздухонагреватели серии ВНТ CN при температурах до -40°С и производить монтаж воздухонагревателей снаружи отапливаемых помещений. Опция «Зимний пакет» устанавливается на заводе изготовителе. Включает в себя дополнительные нагреватели важных узлов автоматики и безопасности газового воздухонагревателя, термостат отключения нагрева, защитный термостат, термоизоляцию шкафа автоматики, дополнительную защитную конструкцию «крыша» для защиты от атмосферных осадков.

Важно! При организации подмеса свежего уличного воздуха, средняя температура воздушной смеси на входе в воздухонагреватель не должна быть ниже -10°С.

Применение:

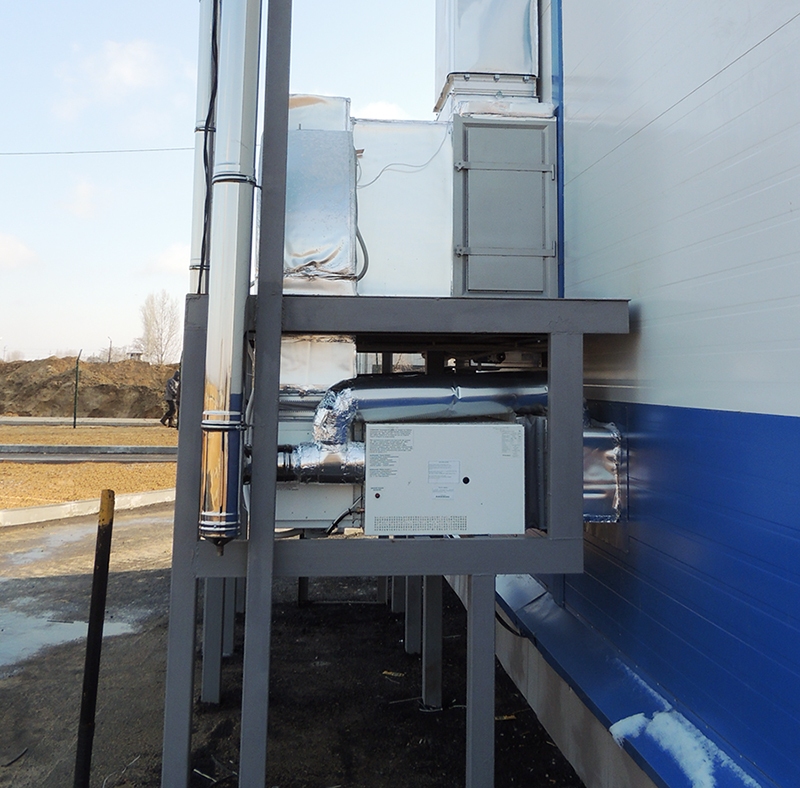

Установка снаружи помещений
Основной источник тепла при отсутствии отопления
Дополнительный источник тепла к основной системе отопления
Обогрев локальных зон, рабочих мест в плохо отапливаемых помещениях
Отопление потоком воздуха либо напрямую, либо через систему воздуховодов
Вывод продуктов сгорания газа производится при помощи вытяжного вентилятора
Воздух для поддержания горения газа подмешивается либо из помещения (отдельный дымоход), либо с улицы (коаксиальный дымоход)

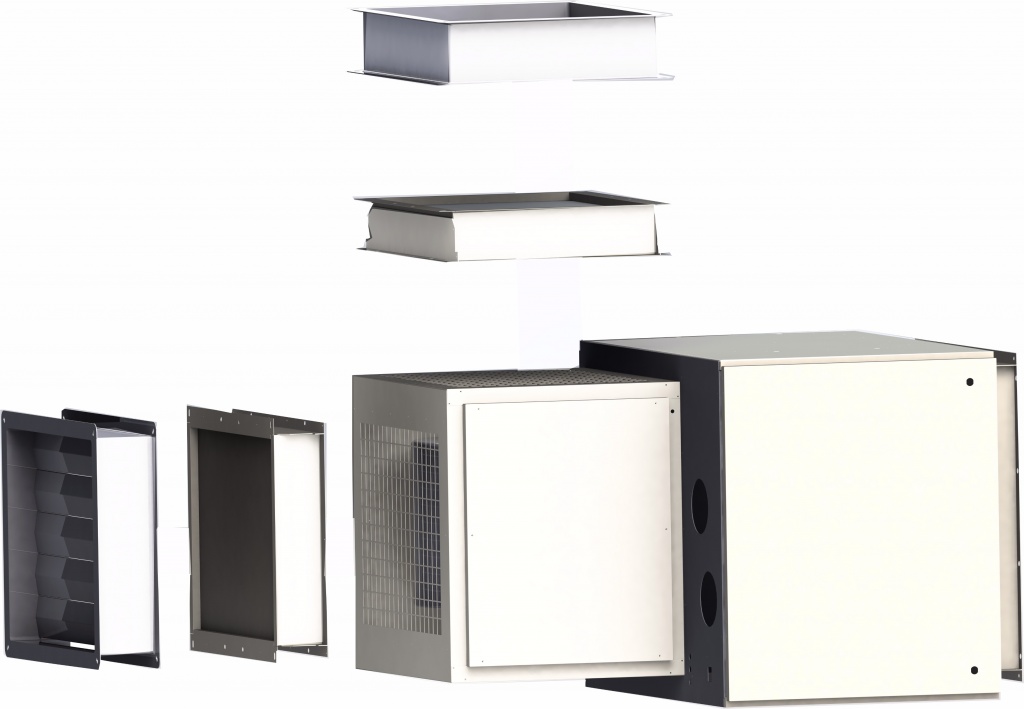

Устройство:

Технические особенности и преимущества:

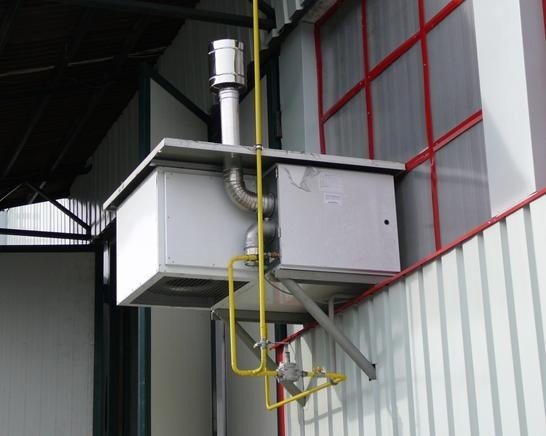

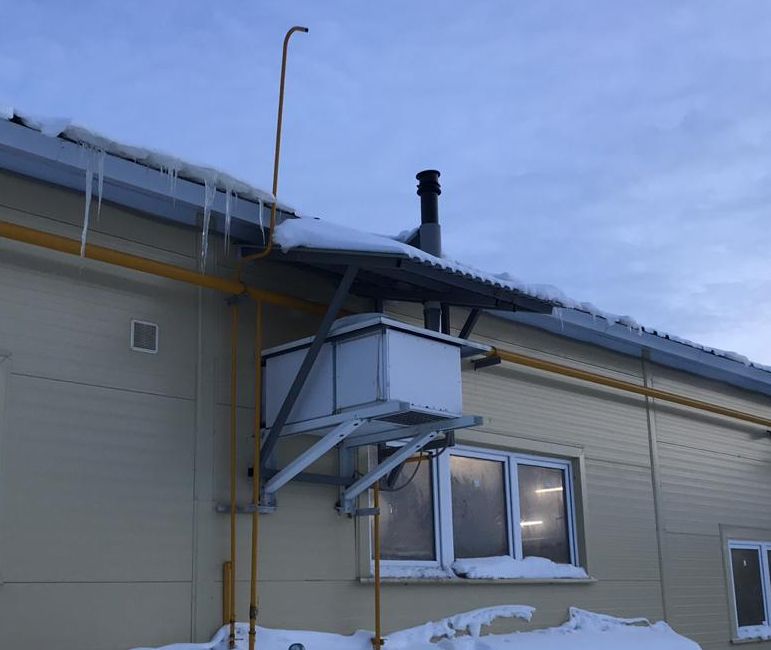

Подвешиваются на стену снаружи помещения
Автоматика Brahma гарантирует безопасность эксплуатации и длительный срок службы
Специальная мультигорелка обеспечивает стабильное одинаковое пламя по всей высоте горелки, и, следовательно - однородность распределения тепла по всей высоте теплообменника. Вытянутое пламя в каждой трубе увеличивает область теплового потока высокой плотности. Зажигание срабатывает даже при низком давлении газа. Простой доступ к горелке
Долговечный трубчатый четырехходовой теплообменник поперечно-противоточного типа из алюминизированной стали. Сбалансированная подача газа и расход нагреваемого воздуха гарантируют КПД системы не ниже 91%. Бесшовные трубы со стенками толщиной 2 мм исключают уязвимость сварных соединений и увеличивают срок эксплуатации теплообменника
Малошумный радиальный вентилятор
Горизонтальные регулируемые пластины для распределения потока (при использовании распределительной решетки)
Удобный пульт управления в комплекте (возможность подключения и управления до 8-ми нагревателей)
На заказ – двухступенчатая система управления: экономия в переходные периоды и пониженный уровень шума на II ступени
Удаление дымовых газов за стену, не нужен высокий дымоход
Температура дымовых газов составляет 120ºС
Топливо - природный газ G20 либо пропан G31
Установленный срок службы воздухонагревателей ВНТ СN составляет 10 лет
Цвет светло-серый

Газовые воздухонагреватели нельзя устанавливать:

в помещениях с опасностью взрыва
в помещениях с испарениями хлора
в помещениях с большим количеством горючей и взрывоопасной пыли
на объектах с повышенной влажностью (электрическая безопасность)
в жилых и офисных помещениях

Тип	20CN	28CN	35CN	45CN	55CN	75CN	95CN
Номинальная мощность*, кВт	21	28	35	45	55	71	92
Полезная мощность, кВт	19,5	25,5	31,5	40,5	50	64,4	84
Эффективность, %	91
Мощность эл. двигателя вентилятора, кВт	0,25	0,4	0,4	0,735	0,735	1,1	1,47
Расход воздуха при 20°С, м³/ч	1700	2050	2800	3900	4400	5400	7800
Рабочее давление (при свободном заборе), Па	120	90	135	110	140	130	110
Подогрев воздуха** dT, °С	34	37	33	31	34	35	32
Потребление газа при 15°С Природный газ G20, 20 мбар, м³/ч	2,22	2,96	3,70	4,76	5,82	7,40	10,0
Пропан G31, 37 мбар, кг/ч	1,64	2,18	2,73	3,51	4,30	5,46	7,40
Подключение газа	1/2"	1/2"	1/2"	1/2"	1/2"	3/4"	3/4"
Диаметр дымохода S, мм	80	80	80	100	130	130	130
Диаметр забора воздуха V, мм	125	125	125	100	130	130	130
Электропитание	1 фаза, 220 В / 50 Гц
Потребляемая эл. мощность****, Вт	935	1282	1282	1664	1664	1870	2748
Максимальный ток****, А	5,32	7,52	7,52	10,02	10,02	11,42	17,02
Вес нетто, кг	99	117	125	140	165	180	260
Уровень звукового давления на расстоянии 5м, дБ(А)	43,5	47,4	46,6	56,1	56,4	54,5	53,3
Класс защиты***	IP 42 – IP 43 – IP 44
Температура эксплуатации, °С	-40 .. +50

Номинальная мощность – значения указаны при следующих условиях: калорийность природного газа G20 - 8100 ккал/м³, калорийность пропана G31 - 11000 ккал/кг.

Подогрев воздуха – значения указаны при следующих условиях: расход воздуха максимальный, полезная тепловая мощность максимальная, плотность воздуха 1,2 кг/м³.

Класс защиты – стандартный класс защиты воздухонагревателей ВНТ C – IP42. Класс защиты может быть увеличен до IP43 или IP44

Эл. потребление и ток – значения указаны при работе зимнего пакета
