Рекуперативные воздухонагреватели используются для отопления производственных помещений и складов, выставочных павильонов и торговых центров, гаражей и станций техобслуживания, автомоек, офисных и общественных зданий, гостиниц и ресторанов, спортзалов и гипермаркетов, теплиц и оранжерей, животноводческих комплексов и птицеферм. Работают на природном или сжиженном газе, требуется монтаж дымовых труб.
Сделать запрос

Мощностной типоряд:

✓   Младшие модели: 10, 16, 24, 32, 44, 55, 74, 88, 96, 102, 120, 135, 160 кВт
✓   Старшие: 180, 240, 360, 440, 560, 670, 770, 880, 1 050, 1 160, 1 350, 1 600, 1 875, 2 400, 3 000, 3 750, 4 400 кВт


Универсальны и отлично подходят для любых применений:

✓   ΔT = 30 и 45°С – для отопления в режиме полной рециркуляции
✓   ΔT = 45 и 60°С – для подогрева приточного свежего воздуха, (спец. исполнение до 90 и 120°С)
✓   Системы с переменным подмесом притока клапанами в смесительной камере
✓   Использование в воздушно-тепловых завесах
✓   Технологический нагрев воздуха до 250°С   (спец. исполнение до 650°С)
✓   Стандартно – модулируемая инфракрасная горелка типа АГНИ Premix ARx (работа на природном или сжиженном газе)
✓   Может применяться стандартная блочная факельная горелка (на дизельном топливе, керосине, мазуте, нефти, рапсовом или отработанном машинном масле)
✓   Прямой выдув в помещение (200 Па), или работа через воздуховоды, напор воздуха до 2 400 Па
✓   Позволяют изменять расход воздуха и регулировать потоки при помощи воздушных клапанов
✓   Летом могут работать в режиме вентиляции – без включения нагрева
✓   Обслуживание помещений с категориями В3, В4, Г и Д,  из отдельной венткамеры – А, Б, В1, В2
✓   Наружное исполнение с Отсеком Горелки (до – 32°С) и с полнофункциональным Модулем Обслуживания
(до – 45°С и до – 60°С),  позволяет размещать нагреватели снаружи, не заводя газ в отапливаемое помещение

I. Применение высокоэффективной конденсационной техники позволяет экономить дополнительно до 11% расходов на топливо – за счет утилизации скрытой теплоты парообразования при конденсации в теплообменнике влаги, образовавшейся при сгорании газа.
В период 2013-2014гг. нашей командой разработаны газовые рекуперативные воздухонагреватели серии ВНР с конденсационным теплообменником, который не только позволяет использовать 93..97% теплоты сгорания газа, но и скрытую теплоту парообразования влаги, образовавшейся при горении. При этом КПД повышается до 105..108%*. Среднегодовой КПД нагревателей может составлять от 97 до 105%.
* При расчёте КПД по низшей теплоте сгорания.
Справка. При сгорании 1 м³ природного газа образуется примерно 9,3 кВт тепла, CO2 и около 1 600 г воды в виде водяного пара. Для получения такого количества пара методом испарения потребовалось бы затратить около 1 000 Вт тепла. Столько же тепла может высвободиться при конденсации этого пара – при глубоком охлаждении дымовых газов на холодных поверхностях теплообменника ниже точки росы (около 50°С), добавляя до 11% к теплу, выделившемуся при горении топлива. Разумеется, при расчёте по высшей теплоте сгорания, в которой учтена скрытая теплота парообразования, КПД никогда не превысит 100% (такова методика расчёта в США), в то время как методика, действующая в странах Европы, в России и СНГ, предписывает вести расчёт КПД по низшей теплоте сгорания. Именно поэтому тепловой КПД конденсационной техники «при европейском подходе» иногда превышает 100%.
II. Горелка предварительного смешивания premix200.png АГНИ Premix ARx, со специально разработанной инфракрасной пламенной насадкой, позволяет в полной мере раскрыть потенциал конденсационного теплообменника.
Минимальные размеры микрофакельного пламени и использование его инфракрасной составляющей позволило оптимизировать форму камеры сгорания,  лучше распределить тепло и снизить тепловую нагрузку на металл, продляя срок службы.
III. Аэродинамическое сопротивление теплообменника, благодаря инновационным конструкторским решениям, значительно снижено, и составляет от 70 до 120 Па. У аналогичных теплообменников большинства отечественных и зарубежных производителей сопротивление обычно составляет от 150 до 250 Па, а у некоторых моделей – 400 Па, и даже до 1 000 Па.
Камера сгорания и трубы теплообменника выполнены обтекаемой формы. Специальным образом организованное обтекание камеры сгорания позволяет мягко и равномерно снять с нее тепло, снижая нагрузку на металл, а также полноценно использовать ее в качестве элемента теплообмена.
В совокупности с применением современных высокоэффективных рабочих колес радиальных и осевых вентиляторов, преобразователей частоты, а также мотор-колес с EC-мотором, может быть достигнуто снижение расходов на электроснабжение приточных и приточно-отопительных установок от 10 до 25% и даже выше.
IV. Гибкость конструирования и Модульный подход как и богатое оснащение дополнительными принадлежностями, дают широкие возможности конфигурирования системы.
✓   Сдвоенное исполнение решает задачу резервирования воздухонагревателей согласно СНиП.
✓   Параллельное объединение нескольких потоков для решения крупных задач, в т.ч. подогрев воздуха для подачи в штольни горнодобывающих шахт с расходом до 6 млн. м3/ч.


Технические особенности и преимущества

✓   Инновационный теплообменник с низким аэродинамическим сопротивлением
✓   КПД на уровне 92..94%, конденсационный вариант – до 108%
✓   Аэродинамика теплообменника обеспечивает низкий расход электроэнергии вентилятором;
✓   Камера сгорания изготавливается из жаропрочной стали AISI 430, для высокотемпературных применений – AISI 310
✓   Трубы теплообменника изготавливаются из специальной стали, устойчивой к воздействию конденсата (для газа – AISI 304, для жидкого топлива – AISI 316)
✓   Рамный каркас из алюминиевого профиля, старшие модели – каркас из стального профиля
✓   Рамное основание 150 мм из оцинкованной стали с антикоррозионной защитой
✓   Легкосъёмные панели для удобного технического обслуживания
✓   Теплоизоляция панелей корпуса из негорючей минераловатной плиты – 25 или 50 мм
✓   Опционно – выход дымохода на лицевую сторону  нагревателя
✓   Широкий диапазон модуляции (от 1:5 до 1:8) позволяет оптимизировать работу установки и выдачу тепла в каждый момент времени
✓   Энергоэффективный вентилятор со «свободным» рабочим колесом с прямым приводом
✓   Возможна окраска в любой цвет по RAL. Редкие и «тёмные» цвета – необходимо уточнение цены.


Принцип действия

princip_vnr200.png Топливо в смеси с необходимым количеством воздуха подается горелкой в камеру сгорания.
Горячие продукты горения проходят через теплообменник, передавая нагреваемому воздуху конвективное тепло через стенки теплообменника.
Лучистое тепло от инфракрасной пламенной трубы горелки напрямую передаётся стенкам камеры сгорания и от нее также передаётся нагреваемому воздуху.
Воздух нагревается, омывая камеру сгорания и элементы теплообменника.
Отдавшие свое тепло дымовые газы, через дымоход, отводятся наружу  –  принцип «непрямого нагрева».
Подогретый воздух подается в отапливаемое помещение непосредственно через воздухораспределительные решетки агрегата, либо через систему воздуховодов.
Для подачи нагреваемого воздуха служит встроенный или отдельно расположенный вентилятор с необходимым напором, в рекуперативных нагревателях располагаемый до теплообменника.


Дополнительное оснащение

dop200.png ✓   Вентблок со свободным рабочим колесом, с преобразователем частоты
✓   Вентблок с ЕС-мотором
✓   Воздухозаборное устройство
✓   Приёмная секция с воздушным клапаном
✓   Камера смешивания с двумя клапанами
✓   Секция фильтрации, в т.ч. со сменной тканью
✓   Воздухораспределитель
✓   Модуль рекуперации, Модуль охлаждения
✓   Отсек Горелки либо Модуль Обслуживания для наружного исполнения
✓   Термостаты для зонного управления
✓   Функция суточного и недельного программирования режима (24ч / 7дней)
✓   Функция плавного регулирования мощности
✓   Интеллектуальная функция регулирования с учетом наружной и внутренней температуры, с управлением клапанами притока и рециркуляции
✓   Модуль каскадного управления несколькими нагревателями
✓   Модуль передачи данных о текущем состоянии параметров в диспетчерский пункт
✓   Возможность удаленного управления



Стандартные конфигурации напольных воздухонагревателей ALTERUS ВНР

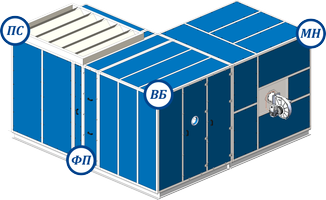

Обозначения

lMN.png  -  Модуль Нагрева     lVB.png  -  Вентиляторный Блок

lPS.png  -  Приемно-Смесительная секция    lFP.png  -  секция Фильтров Панельных

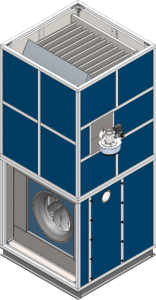

Одинарный
Одинарный со смесительной камерой и секцией фильтров

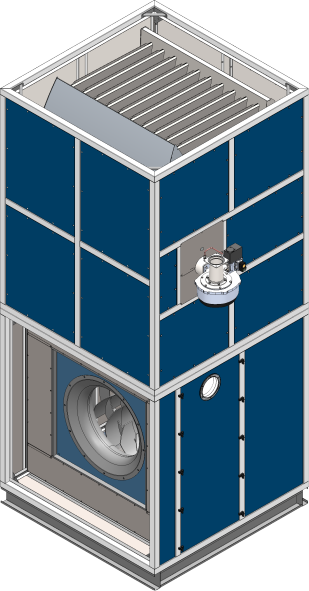

Одинарный

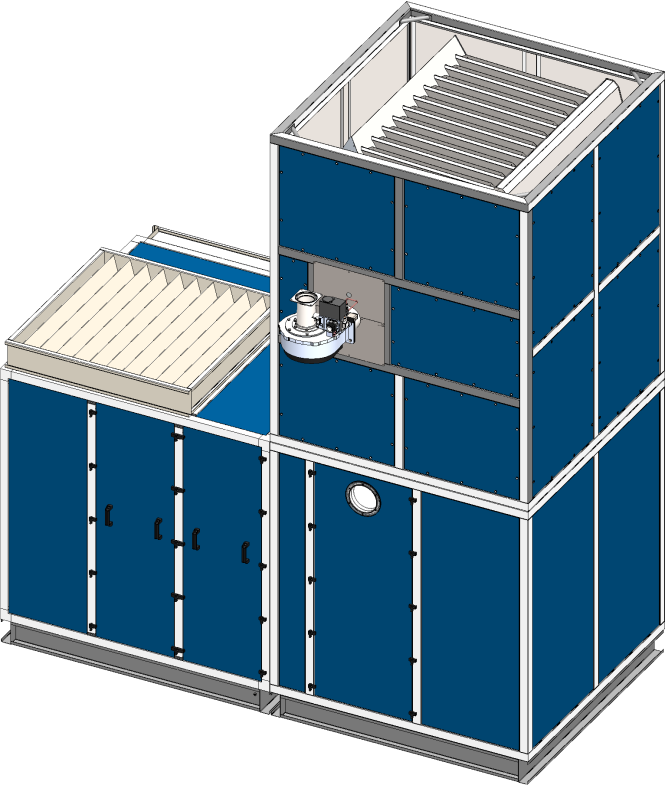

Одинарный со смесительной
камерой и секцией фильтров


Сдвоенный
Сдвоенный со смесительной камерой и секцией фильтров
Сдвоенный
Сдвоенный со смесительной
камерой и секцией фильтров

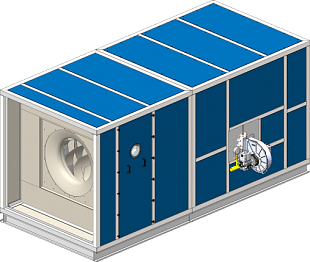

Одинарный
Одинарный со смесительной камерой и секцией фильтров

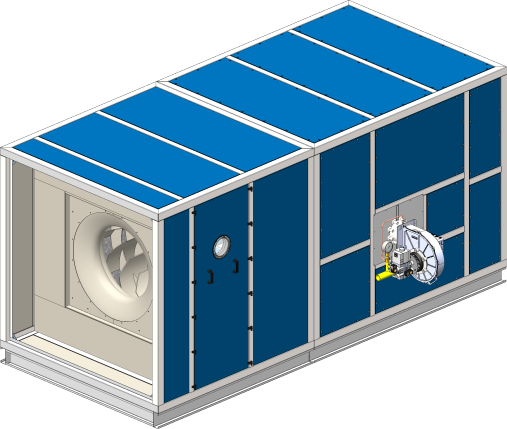

Одинарный
Одинарный со смесительной
камерой и секцией фильтров


Сдвоенный
Одинарный угловой со смесительной камерой и секцией фильтров
Сдвоенный
Одинарный "угловой" со смесительной
камерой и секцией фильтров

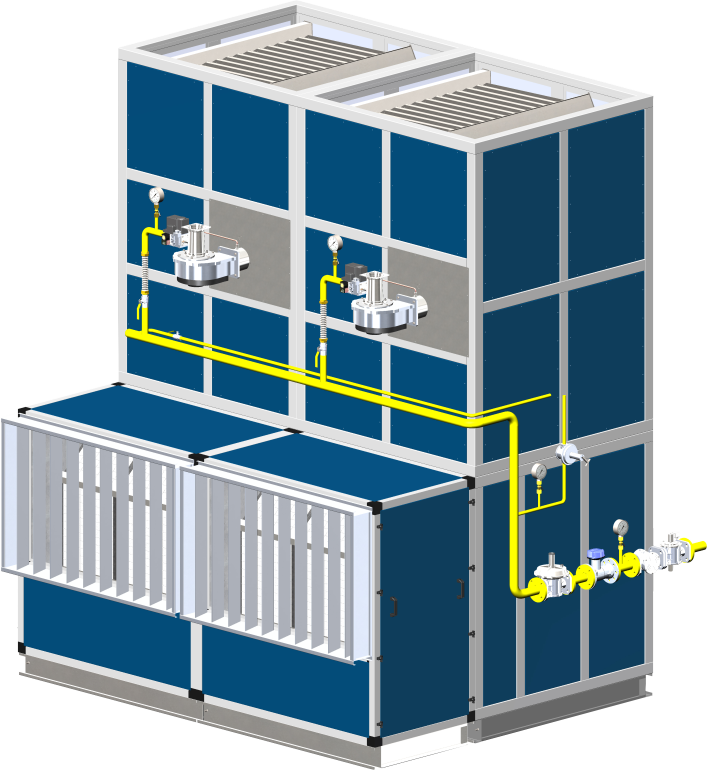

С двумя модулями нагрева, приемной камерой и секцией фильтров
Пример крышной установки со смесительной камерой
С двумя модулями нагрева,
приемной камерой и секцией фильтров
Пример крышной установки
со смесительной камерой



Воздухонагреватели ALTERUS малой мощности


Степень нагрева В  О”T В  В  –В  В  30 / 45 / 60 °С, В  КПД В  В  –В В  не менееВ В  94..109%


Типоразмер/
Мощность,
кВт
Расход газа,
не более,
м3
Свободный
напор
вентилятора
(min), Па
Расход
воздуха,
м3
Мощность
двигателя
вентилятора,
Вт
Номинальное
напряжение
в сети, В
10 1,16
60 1 000
85 в€ј1ф., 200-240
16 1,85
50 1 600
100
в€ј 1ф., 200-240
24 2,78
40 2 400
170 в€ј1ф., 200-240
32 3,71
30 3 200
160 в€ј1ф., 200-240
44 5,09
60 4 400
390 в€ј 1ф., 200-240
55 6,37
40 5 500
330 в€ј1ф., 200-240
74 8,57
80 7 400
700 в€ј1ф., 200-240
88 10,19
60 8 800
770 в€ј3ф., 380-480
96 11,12
60 9 600
860 в€ј3ф., 380-480
102 11,81
30 10 200
780 в€ј3ф., 380-480
120 13,81
40 12 000
780 в€ј3ф., 380-480
135 15,63
30 13 500
810 в€ј3ф., 380-480
160 18,53
80 16 000
1 610 в€ј3ф., 380-480

Типоразмер/
Мощность,
кВт
Расход газа,
не более,
м3
Свободный
напор
вентилятора
(min), Па
Расход
воздуха,
м3
Мощность
двигателя
вентилятора,
кВт
Номинальное
напряжение
в сети, В
10 1,16
200 / 600 670
0,10 / 0,55
220 / 220
16 1,85
200 / 600 1 100
0,10 / 0,55 220 / 220
24 2,78
200 / 600 1 600
0,12 / 0,75 220 / 220
32 3,71
200 / 600 2 100
0,55 / 0,75 220 / 220
44 5,09
200 / 600 2 900
0,75 / 1,10 220 / 380
55 6,37
200 / 600 3 600
1,1 / 1,5 380 / 220
74 8,57
200 / 600 4 900
1,5 / 2,2 в€ј3ф., 380-480
88 10,19
200 / 600 5 800
3,0 / 2,2 в€ј3ф., 380-480
96 11,12
200 / 600 6 400
2,2 / 3,0 в€ј3ф., 380-480
102 11,81
200 / 600 6 800
2,2 / 3,0 в€ј3ф., 380-480
120 13,81
200 / 600 8 000
2,2 / 3,7 в€ј3ф., 380-480
135 15,63
200 / 600 9 000
3,0 / 3,0 в€ј3ф., 380-480
160 18,53
200 / 600 10 600
3,0 / 3,7 в€ј3ф., 380-480

Типоразмер/
Мощность,
кВт
Расход газа,
не более,
м3
Свободный
напор
вентилятора
(min), Па
Расход
воздуха,
м3
Мощность
двигателя
вентилятора,
кВт
Номинальное
напряжение
в сети, В
10 1,16
600 / 1 000 500
0,55 / 0,75 220 / 220
16 1,85
600 / 1 000 800
0,55 / 0,75 220 / 220
24 2,78
600 / 1 000 1 200
0,55 / 0,75 220 / 380
32 3,71
600 / 1 000 1 600
0,75 / 1,50 220 / 220
44 5,09
600 / 1 000 2 200
0,75 / 1,50 220 / 380
55 6,37
600 / 1 000 2 740
1,1 / 1,5 380 / 380
74 8,57
600 / 1 000 3 700
1,5 / 1,5 220 / 380
88 10,19
600 / 1 000 4 400
2,2 / 2,2 в€ј3ф., 380-480
96 11,12
600 / 1 000 4 800
2,2 / 2,2 в€ј3ф., 380-480
102 11,81
600 / 1 000 5 100
2,2 / 3,0 в€ј3ф., 380-480
120 13,81
600 / 1 000 6 000
2,2 / 3,7 в€ј3ф., 380-480
135 15,63
600 / 1 000 6 700
3,0 / 3,7 в€ј3ф., 380-480
160 18,53
600 / 1 000 8 000
3,7 / 5,5 в€ј3ф., 380-480



Воздухонагреватели ALTERUS большой мощности


Степень нагрева В  О”T В  – В  45 / 60 °С,В В  КПД В  –В В  не менее В  94..109%


Типоразмер/
Мощность,
кВт
Расход газа,
не более,
м3
Свободный
напор
вентилятора
(min), Па
Расход
воздуха,
м3
Мощность
двигателя
вентилятора,
кВт
Номинальное
напряжение
в сети, В
180 20,8
200 / 600 12 000
2,2 / 3,7
в€ј3ф., 380-480
240
28
200 / 600 16 000
2,2 / 5,5 в€ј3ф., 380-480
360 42
200 / 600 24 000
3,0 / 7,5 в€ј3ф., 380-480
440
51
200 / 600 29 200
5,5 / 11,0 в€ј3ф., 380-480
560
65
200 / 600 37 200
5,5 / 11,0 в€ј3ф., 380-480
670
78
200 / 600 44 400
7,5 / 15,0 в€ј3ф., 380-480
770
89
200 / 600 51 000
7,5 / 15,0 в€ј3ф., 380-480
880 102
200 / 600 58 400
11,0 / 18,5 в€ј3ф., 380-480
1 050
122
200 / 600 70 000
15 /В 22 в€ј3ф., 380-480
1 160 134
200 / 600 77 000
15 / 30 в€ј3ф., 380-480
1 350 156
200 / 600 90 000
15 / 30 в€ј3ф., 380-480
1 600 185
200 / 600 106 000
15 / 30 в€ј3ф., 380-480
1 875 217
200 / 600 124 000
22 / 37 в€ј3ф., 380-480
2 400 278
200 / 600 160 000
22 / 75 в€ј3ф., 380-480
3 000 347
200 / 600 200 000
30 / 75 в€ј3ф., 380-480
3 750 434
200 / 600 250 000
45 / 75 в€ј3ф., 380-480
4 000 509
200 / 600 292 000
55 / 90 в€ј3ф., 380-480

Типоразмер/
Мощность,
кВт
Расход газа,
не более,
м3
Свободный
напор
вентилятора
(min), Па
Расход
воздуха,
м3
Мощность
двигателя
вентилятора,
кВт
Номинальное
напряжение
в сети, В
180 20,8
600 / 1 000 9 000
3,0 / 5,5
в€ј3ф., 380-480
240
28
600 / 1 000 12 000
3,7 / 5,5 в€ј3ф., 380-480
360 42
600 / 1 000 17 900
5,5 / 7,5 в€ј3ф., 380-480
440
51
600 / 1 000 21 900
7,5 / 11,0 в€ј3ф., 380-480
560
65
600 / 1 000 28 000
11 / 15 в€ј3ф., 380-480
670
78
600 / 1 000 33 400
11 / 15 в€ј3ф., 380-480
770
89
600 / 1 000 38 300
15,0 / 18,5 в€ј3ф., 380-480
880 102
600 / 1 000 44 000
15 / 22 в€ј3ф., 380-480
1 050
122
600 / 1 000 52 250
15 / 30 в€ј3ф., 380-480
1 160 134
600 / 1 000 58 000
18 / 30 в€ј3ф., 380-480
1 350 156
600 / 1 000 67 180
22 / 30 в€ј3ф., 380-480
1 600 185
600 / 1 000 80 000
30 / 37 в€ј3ф., 380-480
1 875 217
600 / 1 000 93 300
30 / 45 в€ј3ф., 380-480
2 400 278
600 / 1 000 120 000
37 / 75 в€ј3ф., 380-480
3 000 347
600 / 1 000 150 000
45 / 75 в€ј3ф., 380-480
3 750 434
600 / 1 000 186 600
75 / 90 в€ј3ф., 380-480
4 000 509
600 / 1 000 220 000
90 / 120 в€ј3ф., 380-480



Напор вентилятораВ В В –В В В Свободный (внешний напор) воздухонагревателя с учетом потерь давления в теплообменном модуле. По заказу свободный напор В –В  до 2В 800В Па.
Расход газаВ В В –В В В Потребление газа рассчитано с учетом его теплотворной способности 7В 900В ккал/м3 и минимального КПД на уровне 94%.
НапряжениеВ В В –В В В 220 = в€ј1ф., 200-240В; 380 = в€ј3ф., 380-480ВВ В –В В 50/60Гц.
